根据双代号网络图绘图规则，下列网络图中的绘图错误有( )处。
2018-12-17来源: 建设工程教育网

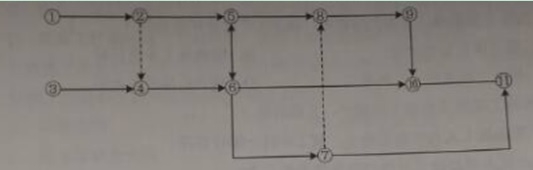

根据双代号网络图绘图规则，下列网络图中的绘图错误有( )处。
A. 5
B. 4
C. 3
D. 2
查看答案解析
【正确答案】 B
【答案解析】 本题考查的是双代号网络计划的绘图规则。错误：(1)有1、3两个开始节点;(2)5、6节点之间有双向箭头;(3)10、11节点之间的连线无箭头;(4)7-8虚箭线和6-10实箭线交叉。参见教材P134。
本题知识点：双代号网络计划,
