某工程有A、B、C、D、E五项工作，其逻辑关系为A、B、C完
2019-01-10来源: 建设工程教育网
某工程有A、B、C、D、E五项工作，其逻辑关系为A、B、C完成后D开始，C完成后E才能开始。则据此绘制的双代号网络图是( )。

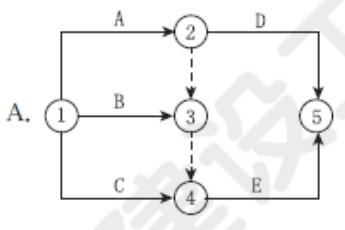

A.

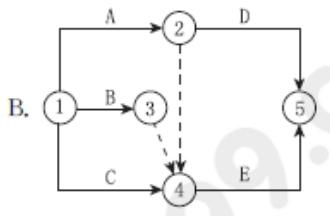

B.

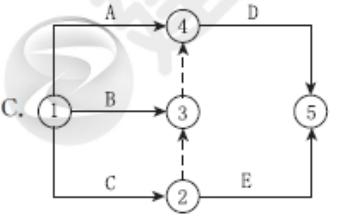

C.

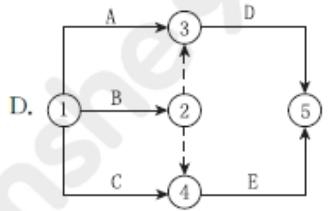

D.
查看答案解析
【正确答案】 C
【答案解析】 本题考查的是双代号网络计划。A、B、C都是D的紧前工作，C是E的紧前工作，D、E之间是没有逻辑关系的。故选择选项C。参见教材P136。
本题知识点：双代号网络计划,
