　　背景资料

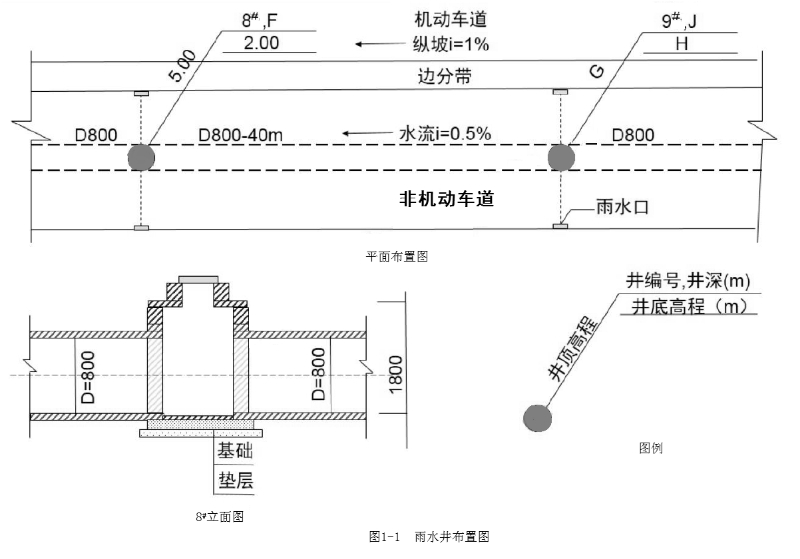

　　某公司承建一段新建城镇道路工程，其雨水管位于非机动车道下，设计采用D800mm钢筋混凝土管，相邻井段间距40m，8#-9#雨水井段平面布置如图1-1所示，8#-9#井类型一致。

　　施工前，项目部对部分相关技术人员的职责，管道施工工艺流程，管道施工进度计划，分部分项工程验收等内容规定如下：

　　(1)由A(技术人员)具体负责：确定管线中线、检查井位置与沟槽开挖边线。

　　(2)由质检员具体负责：沟槽回填土压实度试验;管道与检查井施工完成后，进行管道B试验(功能性试验)

　　(3)管道施工工艺流程如下：沟槽开挖与支护→C→下管、排管、接口→检查井砌筑→管道功能性试验→分层回填土与夯实。

　　(4)管道验收合格后转入道路路基分部工程施工，该分部工程包括填土、整平、压实等工序，其质量检验的主控项目有压实度和D。

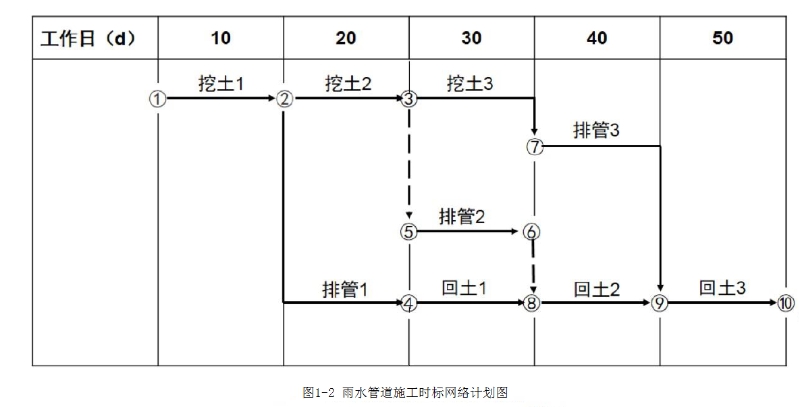

　　(5)管道施工划分为三个施工段，时标网络计划如图1-2所示(2条虚工作需补充)。

　　本题知识点：施工进度计划编制方法的应用,

　　1) 根据背景资料写出最合适题意的A、B、C、D的内容。

　　【正确答案】 A：测量员;B：严密性试验;C：平基(管道基础)施工;D：弯沉值

　　【答案解析】

　　本题知识点：施工进度计划编制方法的应用,

　　2) 列式计算图中1-1中F、G、H、J的数值。

　　【正确答案】 F=5.00-2.00=3.00

　　G=5+40×1%=5.40

　　H=2+40×0.5%=2.20

　　J=5.40-2.20=3.20

　　【答案解析】

　　本题知识点：施工进度计划编制方法的应用,

　　3) 补全图1-2中缺少的虚工作(用时标网络图提供的节点代号及箭线作答，或用文字叙述，在背景资料中作答无效)。补全后的网络图中有几条关键线路，总工期为多少?
