　　背景资料

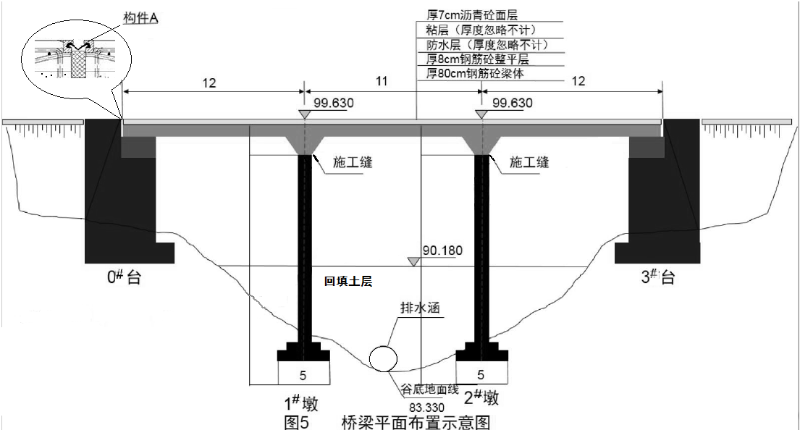

　　某公司承建一座城市桥梁工程。该桥跨越山区季节性流水沟谷，上部结构为三跨式钢筋混凝土结构，重力式U型桥台，基础均采用扩大基础;桥面铺装自下而上为厚8cm钢筋混凝土整平层+防水层+粘层+厚7cm沥青混凝土面层;桥面设计高程为99.630m。桥梁立面布置如图5所示。

　　项目部编制的施工方案有如下内容：

　　(1)根据该桥结构特点，施工时，在墩柱与上部结构衔接处(即梁底曲面变弯处)设置施工缝。

　　(2)上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置情况，采用杂土对沟谷一次性进行回填，回填后经整平碾压，场地高程为90.180m，并在其上进行支架搭设施工，支架立柱放置于20cm×20cm楞木上。支架搭设完成后采用土袋进行堆载预压。

　　支架搭设完成后，项目部立即按施工方案要求的预压荷载对支架采用土袋进行堆载预压，期间遇较长时间大雨，场地积水。项目部对支架预压情况进行连续监测，数据显示各点的沉降量均超过规范规定，导致预压失败。此后，项目部采取了相应整改措施，并严格按规范规定重新开展支架施工与预压工作。

　　本题知识点：专项施工方案编制与论证的要求,

　　1) 写出图5中构件A的名称。

　　【正确答案】 伸缩装置。

　　【答案解析】

　　本题知识点：专项施工方案编制与论证的要求,

　　2) 根据图5判断，按桥梁结构特点，该桥梁属于哪种类型?简述该类型桥梁的主要受力特点。

　　【正确答案】 刚架桥。在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力。

　　【答案解析】

　　本题知识点：专项施工方案编制与论证的要求,

　　3) 施工方案(1)中，在浇筑桥梁上部结构时，施工缝应如何处理?

　　【正确答案】 (1)先将混凝土表面的水泥砂浆和松弱层及时凿除。凿除时的混凝土强度，水冲法应达到0.5MPa;人工凿毛应达到2.5MPa;机械凿毛应达到10MPa。

　　(2)经凿毛处理的混凝土面，应清除干净，在浇筑后续混凝土前，应铺10～20mm同配比的水泥砂浆。

　　(3)施工缝处理后，应待下层混凝土强度达到2.5MPa后，方可浇筑后续混凝土。

　　【答案解析】

　　本题知识点：专项施工方案编制与论证的要求,

　　4) 根据施工方案(2)，列式计算桥梁上部结构施工图应搭设满堂支架的最大高度;根据计算结果，该支架施工方案是否需要组织专家论证?说明理由。

　　【正确答案】 99.63-0.07-0.08-0.8-90.18=8.5m

　　根据计算结果，该支架需要组织专家论证。

　　理由：根据31号文规定，搭设高度超过8m及以上的的混凝土模板支撑工程，属于危险性较大的工程，需要组织专家论证后实施。

　　【答案解析】

　　本题知识点：专项施工方案编制与论证的要求,

　　5) 试分析项目部支架预压失败的可能原因。

　　【正确答案】 (1)采用杂土及一次性回填属于地基处理不当。

　　(2)地基未进行预压。

　　(3)回填土压实度不满足设计要求，造成支架基础过大沉降。

　　(4)支架预压加载过程宜分3级进行，逐级加载。

　　(5)雨水渗入支架地基，造成支架地基承载力下降。

　　(6)土袋受雨水浸泡造成重量增加。

　　【答案解析】

　　本题知识点：专项施工方案编制与论证的要求,

　　6) 项目部应采取哪些措施才能顺利地使支架预压成功?
