背景资料：

A安装公司承包某通风空调工程的施工，合同约定：冷水机组、冷却塔、水泵和风机盘管等设备由建设单位采购，其他材料及配件由A安装公司采购，工程质量达到通风空调工程施工质量验收规范要求。

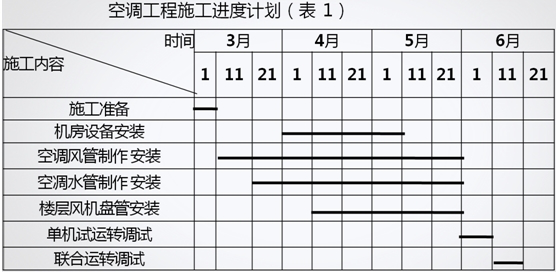

A安装公司进场后，因建设单位采购的设备晚于风管制作安装的开工时间，A安装公司及时联络空调设备供应商，了解设备的各类参数及到场时间并与B建筑公司协调交叉配合施工的时间与节点，编制了施工进度计划（见表1）并根据施工进度计划，制定了能体现合理施工顺序的作业进度计划。为保证安装质量，A安装公司将冷水机组、冷冻冷却水管安装找正等施工工序设置为质量控制点。

第一批镀锌风管制作完成后，A公司技术质量部门进行了验收，发现存在翻边不一致，平整度超差，以及法兰螺栓间距过大等质量问题，其中甲施工队检查30根风管，翻边宽度不一致问题出现12点，法兰螺栓孔间距超差8点，四角咬口开裂5点；乙施工队检查25根风管，翻边宽度不一致问题10点，法兰螺栓孔间距问题4点，镀锌板表面划伤6点；丙施工队检查32根风管，翻边不一致3点，法兰间距问题6点，表面划伤8点。

设备安装完毕后，对冷水机组、冷却塔、水泵和风机盘管等进行了单机试运转，设备单机试运转全部合格后，进行了通风与空调系统联合试运转调试。

1）进度计划中空调机房设备安装开始时间晚于水管制作安装多少天？如何确定机电工程施工顺序？

【正确答案】按背景中横道图，机房设备安装在4.1开始，水管制作安装3.21开始，故空调机房设备安装开始时间晚于水管制作安装11天。

确定机电工程项目施工顺序，要突出主要工程，要满足先地下后地上、先干线后支线等施工基本顺序要求，满足质量和安全的需要，注意生产辅助装置和配套工程的安排，满足用户要求。

2）A安装公司将冷水机组、冷冻冷却水管安装找正设置为质量控制点是否合理？为什么？

【正确答案】合理。质量控制点是对施工期间需要重点控制的质量特性、关键部位、薄弱环节，以及主导因素等采取特殊的管理措施和方法，且冷水机组、冷冻冷却水管安装找正质量标准（精度）要求高，是对后续施工质量、安全有重要影响的施工工序，设为质量控制点合理。

3）绘出针对镀锌风管制作的质量问题的统计表，并按ABC分类法对质量问题进行分类。

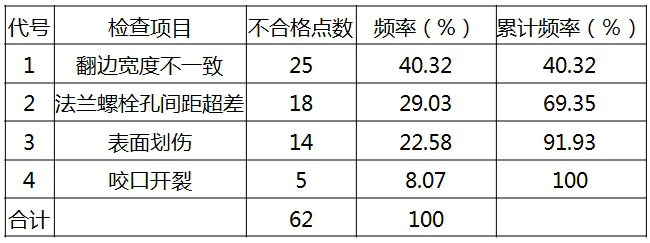

【正确答案】质量问题统计表如下：

统计表

故翻边不一致、法兰螺栓孔间距超差为A类影响因素，表面划伤为B类影响因素，咬口开裂为C类影响因素。

4）写出空调供回水管与设备连接的技术要求。水管的法兰连接有哪些要求？

【正确答案】空调供回水管与设备的接口应为柔性接管，且不得强行对口连接。与其连接的管道应设置独立支架。

法兰连接管道的法兰面应与管道中心线垂直，且应同心。法兰对接应平行，偏差不应大于管道外径的1.5‰，且不得大于2mm.连接螺栓长度应一致，螺母应在同一侧，并应均匀拧紧。紧固后的螺母应与螺栓端部平齐或略低于螺栓。法兰衬垫的材料、规格与厚度应符合设计要求。

5）写出冷却塔风机与冷却水系统单机试运转要求。
