　　背景资料

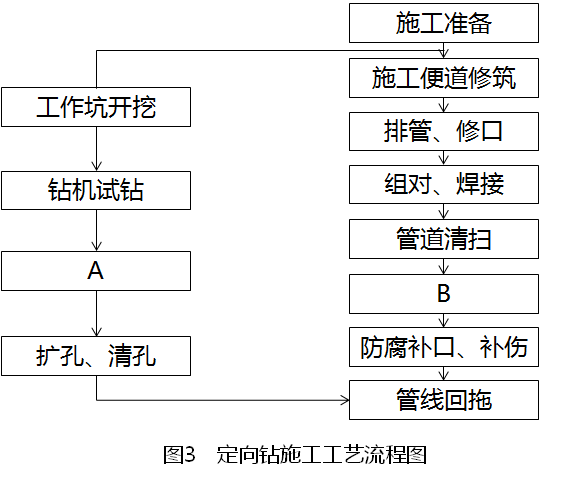

　　A公司承接一城市天然气管道工程，全长5.0km，设计压力0.4MPa，钢管直径DN300mm，均采用成品防腐管。设计采用直埋和定向钻穿越两种施工方法，其中，穿越现状道路路口段采用定向钻方式敷设，钢管在地面连接完成，经无损探伤等检验合格后回拖就位，施工工艺流程如图3所示。穿越段土质主要为填土，砂层和粉质黏土。

　　直埋段成品防腐钢管到场后，厂家提供了管道的质量证明文件，项目部质检员对防腐层厚度和粘结力做了复试，经检验合格后，开始下沟安装。

　　定向钻施工前，项目部技术人员进入现场踏勘，利用现状检查井核实地下管线的位置和深度，对现状道路开裂、沉陷情况进行统计，项目部根据调查情况编制定向钻专项施工方案。

　　定向钻钻进施工中，直管钻进段遇到砂层，项目部根据现场情况采取控制钻进速度、泥浆流量和压力等措施，防止出现坍孔、钻进困难等问题。

　　本题知识点：市政公用工程项目施工管理,

　　1) 写由图3中工序A、B的名称。

　　【正确答案】 A：导向孔钻进：B：焊接质量检验

　　【答案解析】

　　本题知识点：市政公用工程项目施工管理,

　　2) 本工程燃气管道属于哪种压力等级?根据《城镇燃气输配工程施工及验收规范》CJJ 33-2005规定，指出定向钻穿越段钢管焊接应采用的无损探伤方法和抽检数量。

　　【正确答案】 (1)管道设计压力0.4MPa，属于中压A级别。

　　(2)应采用射线照相检测，抽检数量为100%。

　　【答案解析】

　　本题知识点：市政公用工程项目施工管理,

　　3) 直埋段管道下沟前，质检员还应补充检测哪些项目?并说明检测方法。

　　【正确答案】 (1)防腐层的外观质量、电绝缘性;管道外观质量。

　　(2)电绝缘性采用电火花检漏仪逐根检验。外观质量采用目测和直尺逐根外观检查。

　　【答案解析】

　　本题知识点：市政公用工程项目施工管理,

　　4) 为保证施工和周边环境安全，编制定向钻专项方案前还需做好哪些调查工作?

　　【正确答案】 勘察施工现场，掌握施工地层的类別和厚度、地下水分布和现场周边的建(构)筑物的位置、交通状况等。施工单位应根据设计人员的现场交底和工程设计图纸，对设计管线穿越段进行探测，核实施工现场既有地下管线或设施的埋深和位置。(查阅、查询、坑探、标注、标志)

　　【答案解析】

　　本题知识点：市政公用工程项目施工管理,

　　5) 指出坍孔对周边环境可能造成哪些影响?项目部还应采取哪些防坍孔技术措施?
