某工程有A．B．C．D．E五项工作，其逻辑关系为A．B．C完成后D开始，C完成后E才能开始。则据此绘制的双代号网络图是（ ）。
A．

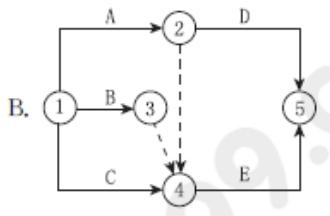

B．

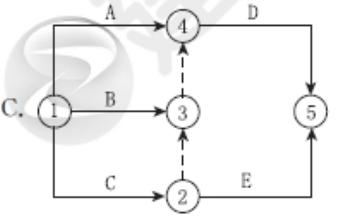

C．

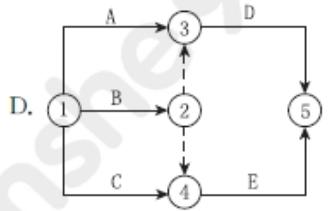

D．
【正确答案】 C
【答案解析】 本题考查的是双代号网络计划。A．B．C都是D的紧前工作，C是E的紧前工作，D．E之间是没有逻辑关系的。故选择选项C.参见教材P136.
