第三期全国BIM技能等级一级试题第五题

  中国图学学会举办的全国BIM技能等级一级考试报考人数较多,应用范围较广,掌握往期试题,熟悉考点难点,是每个考生快速了解考试的必要手段。第三期全国BIM技能等级一级考试试卷如下,供广大考生参考学习,全国BIM技能等级一级考试试卷试题视频解析详见培训课程。

点击咨询课程>>   快速了解课程详细>>   立即购课报名学习>>

全国BIM等级考试学习交流群:813273036

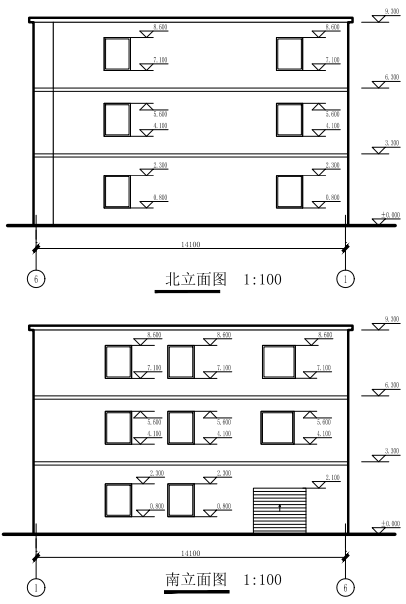

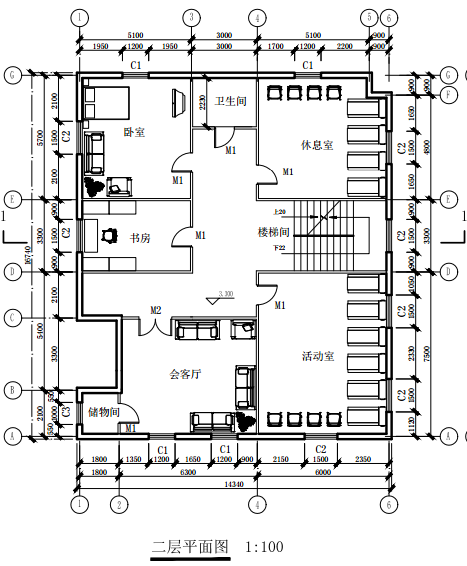

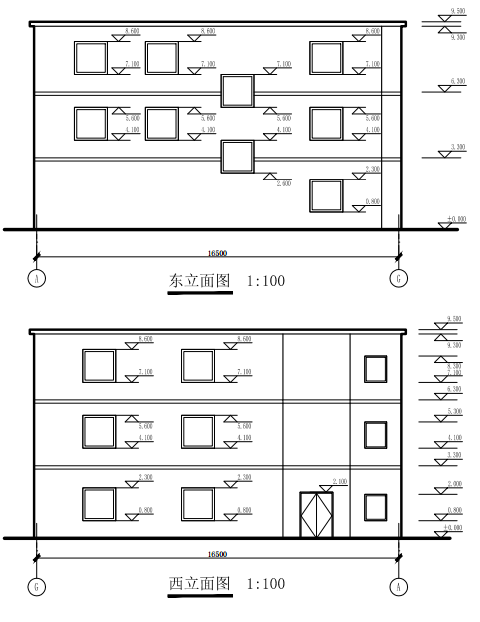

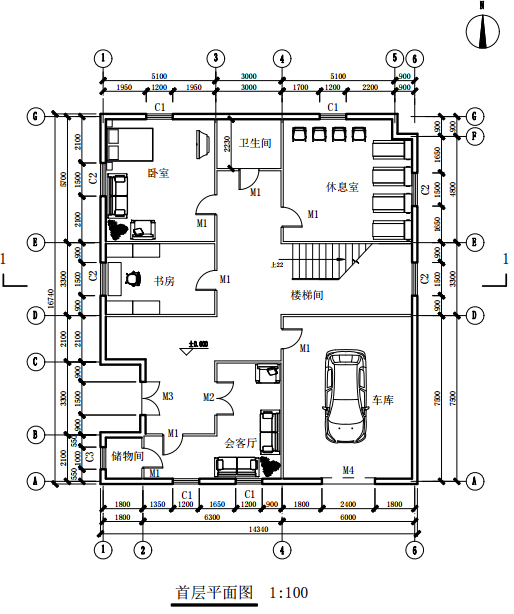

  5、参照下面给出的平面图、立面图,在考生文件夹中给出的“三层建筑模板”文件的基础上,创建三层建筑模型,具体要求如下: (40分)

  (1)基本建模(10分)

  1)创建墙体模型,其中内墙厚度均为100mm,外墙厚度均为240mm.

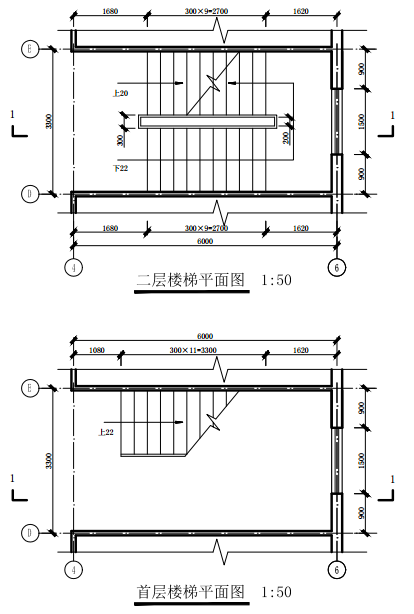

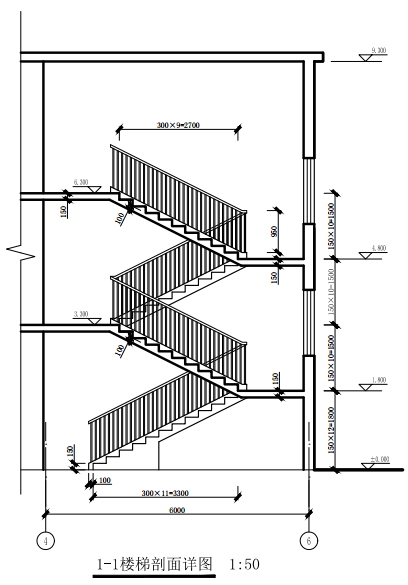

  2)建立各层楼板模型,楼板厚度均为150mm,顶部与各层标高平齐。楼板在楼梯间处应开洞,并按图中尺寸创建并放置楼梯模型。楼梯扶手和梯井尺寸取适当值即可。

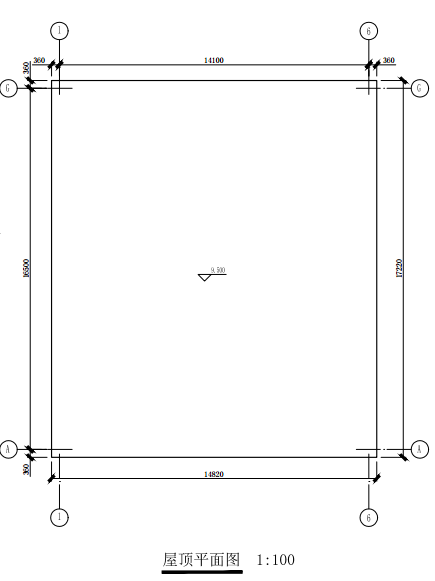

  3)建立屋顶模型。屋顶为平屋顶,厚度为200mm,出檐取240mm.

  4)按平面图要求创建房间,并标注房间名称。

  5)三层与二层的平面布置与尺寸完全一样。

  (2)放置门窗及家具(15分)

  1)按平、立面要求,布置内外门窗和家具。其中外墙门窗布置位置需精确,内部门窗对位置不作精确要求。家具布置位置参考图中取适当位置即可。

  2)门构件集共有4种型号:M1、M2、M3、M4,尺寸分别为:900x2000、1500x2100、1500x2000、2400x2100.同样的,窗构件集共有3种型号:C1、C2、C3,尺寸分别为:1200x1500、 1500x1500、 1000x1200.

  3)家具构件和门构件使用模板文件中给出的构件集即可,不要载入和应用新的构件集。

  (3)创建视图与明细表(15分)

  1)新建平面视图,并命名为“首层房间布置图”。该视图只显示墙体、门窗、房间和房间名称。视图中房间需着色,着色颜色自行取色即可。同时给出房间图例。

  2)创建门、窗明细表,门、窗明细表均应包含构件集类型、型号、高度及合计字段。明细表按构件集类型统计个数。

  3)建筑各层和屋顶标高处均应有对应的平面视图。

  (4)最后,请将模型文件以“三层建筑”为文件名保存到考生文件夹中。
