　　知识点：工程质量统计分析方法

　　（四）因果分析图法

■定义

■绘制

■绘制和使用应注意的问题

1.什么是因果分析法

2.因果分析图的绘制

特点：绘制步骤与箭头方向相反，从“结果”开始将原因逐层分解

3.绘制和使用因果分析图时应注意的问题

（1）集思广益

（2）制订对策

（五）直方图法（高频考点）

用途

绘制方法

观察与分析

（一）直方图法的用途

1.概念：频数分布直方图法，它是将收集到的质量数据进行分组整理，绘制成频数分布直方图，用以描述质量分布状态的一种分析方法，所以又称质量分布图法。

2.用途：

（1）通过直方图的观察与分析，可了解产品质量的波动情况，掌握质量特性的分布规律，以便对质量状况进行分析判断。

（2）可通过质量数据特征值的计算，估算施工生产过程总体的不合格品率，评价过程能力等。

（二）直方图的绘制方法

1.收集整理数据

2.计算极差

3.对数据分组，确定组数k

4.编制数据统计表

（三）直方图的观察与分析

1.观察直方图的形状、判断质量分布状态

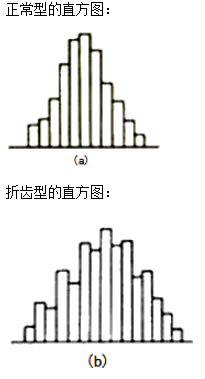

正常的直方图：中间高、两侧低，左右接近对称

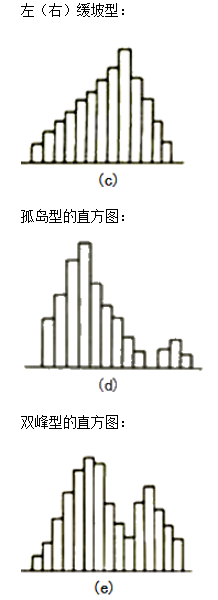

非正常的有五种类型

折齿型

左（右）缓坡型

孤岛型

双峰型

绝壁型

2.将直方图与质量标准比较，判断实际生产过程能力

T-质量标准要求界限

B-表示实际质量特性分布范围

X与M重合

实际数据分布与质量标准比较

两边还有一定余地

生产过程的质量是理想的、处于正常状态

产品认为全部合格
