2016二级建造师水利水电：大体积混凝土的温度控制

　　混凝土在凝固过程中，由于水泥水化，释放大量水化热，使混凝土内部温度上升。对于大体积混凝土，混凝土导热性能随热传导距离呈非线性衰减，大部分水化热积聚在浇筑块内，使块内温度达30～50℃。

　　由于内外温差的存在，随着时间的推移，坝内温度逐渐下降，趋于稳定，与多年平均气温接近。

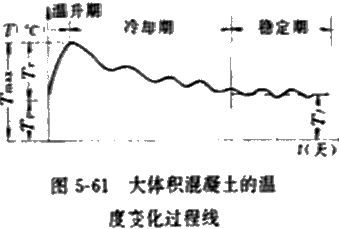

　　混凝土的温度变化过程

　　大体积混凝土的温度变化过程，可分为3个阶段：温升期，降温期（冷却期），和稳定期。

　　混凝土的温度裂缝

　　大体积混凝土的温度变化必然引起温度变形，温度变形若受到约束，势必产生温度应力。由于混凝土的抗拉强度较小，混凝土常因抗拉强度不足而产生裂缝。

　　表面裂缝混凝土浇筑后，内部由于水化热温升，体积膨胀。如遇寒潮，气温骤降，表层收缩。在混凝土内部产生压应力，表面产生拉应力。当表层的拉应力超过混凝土的抗拉强度时，则产生表面裂缝。

　　贯穿裂缝和深层裂缝人们不仅把基岩视为刚性基础，也把已凝固的、弹模较大的老混凝土视为刚性基础。基础对新浇混凝土产生的温度变形所施加的约束，称为基础约束。

　　这种约束在混凝土升温时，引起压应力；降温时，引起拉应力。拉应力超过混凝土的抗拉强度时，则产生裂缝，称为基础约束裂缝。基础约束裂缝可能是贯穿裂缝或深层裂缝。

　　大体积混凝土温度控制措施

　　（一）减少混凝土的发热量

　　1.减少每立方米混凝土的水泥用量

　　（1）据坝体的应力场及结构设计要求对坝体进行分区，不同分区采用不同强度等级的混凝土；

　　（2）采用低流态或无坍落度干硬性贫混凝土；

　　（3）改善骨料级配，增大骨料粒径；

　　（4）大量掺粉煤灰；

　　（5）采用高效减水剂。

　　2.采用低发热量的水泥

　　（二）降低混凝土的入仓温度

　　1.合理安排浇筑时间：安排春秋多浇，夏季早晚浇，正午不浇。

　　2.采用加冰或加冰水拌合。

　　3.对骨料进行预冷。

　　（1）水冷；（2）风冷；（3）真空汽化冷却；（4）液氮冷却。

　　（三）加速混凝土的散热

　　1.采用自然散热冷却降温。

　　2.在混凝土内预埋水管通水冷却。
