二级建造师机电施工技术知识点6：机电工程施工进度管理,在二级建造师考试备考中有很多的考生对考点、知识点苦恼不堪。其实没有必要这样，我们只要对这些知识点多加注意，而且对考点、知识点做好筛选和提炼，有的放矢地去学习，备考效率就会有所提高。今天就为大家梳理了二级建造师机电施工技术知识点6：机电工程施工进度管理，希望对你有所帮助。

2019二建抢分 扫码打卡

　　知识点6：机电工程施工进度管理

　　【考频指数】★★★

　　【考点精讲】

　　一、单位工程施工进度计划

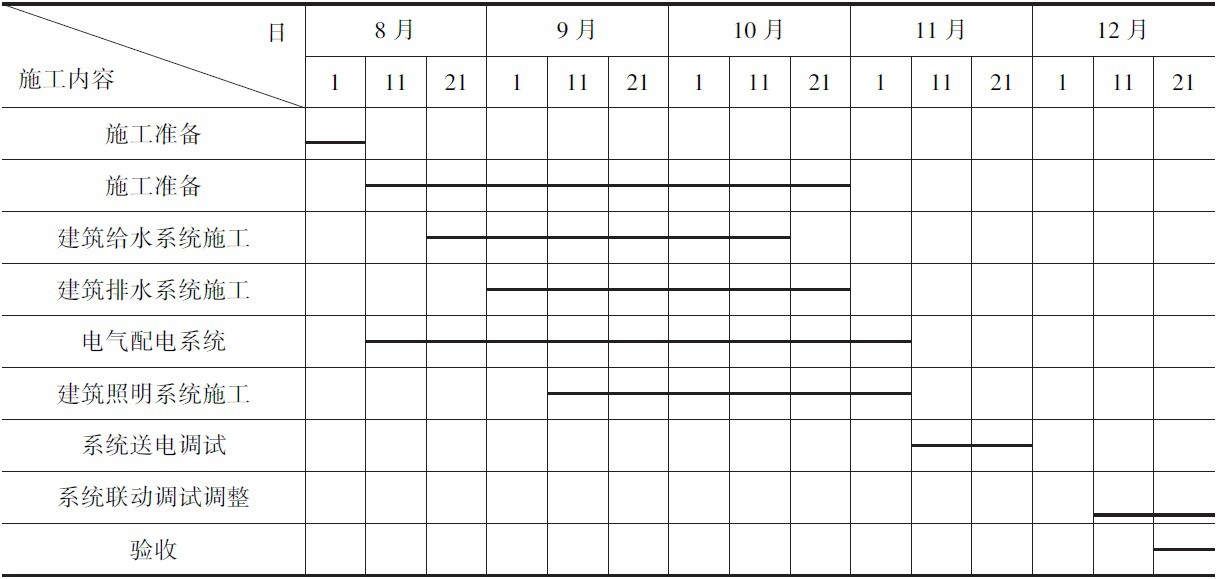

　　1.横道图表示的施工进度计划，包括两个基本部分。左侧为工作名称及其工作的持续时间等基本数据。工作可以按时间先后、专业划分、施工工序和施工对象等进行排序。右侧为时间表格及表示项目进程的横道线，时间单位可以是天、周、旬、月等。通常时间单位用日历表示。横道图计划表中的进度线(横道线)与时间坐标相对应，直观清晰，容易看懂进度计划编制者的意图。

　　一般横道图不反映工作的逻辑关系，不能反映出工作所具有的机动时间，不能明确地反映出影响工期的关键工作、关键线路和工作时差，不利于施工进度的动态控制。横道图适用于小型项目的机电工程，难以适用较大的工程项目进度控制。

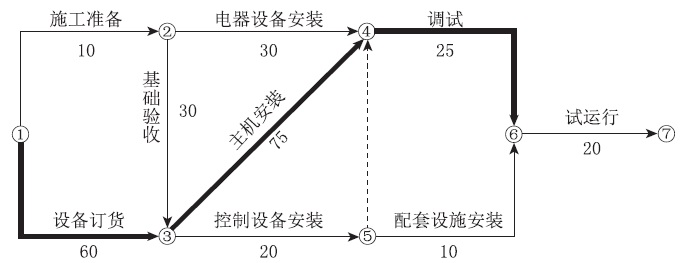

　　2.网络图(双代号)表示的施工进度计划能够明确表达各项工作之间的逻辑关系。通过网络计划的时间参数计算，可以找出关键线路和关键工作，计算出总工期。

　　网络计划可以反映出工期最长的关键线路，也可以明确各项工作的机动时间，便于施工进度计划的控制重点。网络计划能反映非关键线路中的多余时间，在施工进度计划实施时，可以合理调度人力、物力，使进度计划平稳均衡执行，有利于降低施工成本。网络计划能用计算机软件编制和管理，可快捷得出各类实时数据，便于判断进度计划执行中的偏差和调整的重点;方便用计算机进行计算、优化和调整。

　　二、施工进度的监测与调整

　　1.进度偏差的工作是否为关键工作

　　(1)若出现进度偏差的工作位于关键线路上，即该工作为关键工作，则无论其偏差有多小，都将对后续工作和总工期产生影响，必须采取相应的调整措施。

　　(2) 若出现进度偏差的工作不是关键工作，则需要比较偏差值与总时差和自由时差的大小关系，确定对后续工作和总工期的影响程度。

　　2.进度偏差是否大于总时差

　　(1)若工作的进度偏差大于该工作的总时差，此偏差将影响后续工作和总工期，必须采取相应的调整措施。

　　(2)若工作的进度偏差小于或等于该工作的总时差，此偏差对总工期无影响，但它对后续工作的影响程度，则需要通过出较偏差与自由时差的大小来确定。

　　3.分析进度偏差是否大于自由时差

　　(1)若工作的进度偏差大于该工作的自由时差，此偏差对后续工作产生影响，如何调整应根据后续工作允许影响的程度而定。

　　(2)若工作的进度偏差小于或等于该工作的自由时差，此偏差对后续工作无影响，进度计划可不作调整。

　　三、施工进度控制的主要措施

　　1.组织措施，关键字：人员分工，控制体系，制度。

　　2.合同措施，关键字：合同，条款，变更，索赔。

　　3.经济措施，关键字：资金，奖励，费用。

　　4.技术措施，关键字：方案，优化，方法。

　　【经典例题】

　　背景：

　　某安装公司承接一高层建筑外墙亮化(泛光照明)工程。建筑高度为180m，有3个透空段，建筑结构已完工，外幕墙正在施工;建筑泛光照明工程由LED点源灯、LED投光灯、控制模块、配电箱、电缆、线槽和镀锌电线管组成。施工图纸标明：LED点源灯安装在外幕墙上，LED投光灯安装在透空段平台上，配电箱和控制模块安装在室内，灯具电缆需穿过幕墙接到LED点源灯，进入点源灯的电缆采用柔性导管保护。

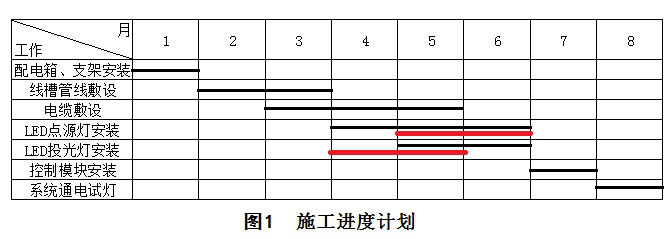

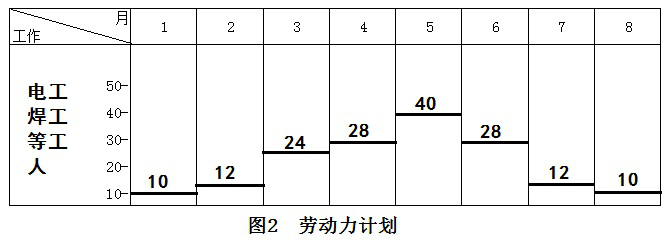

　　安装公司项目部进场后，依据合同、施工图、规范和幕墙施工进度计划等编制了泛光照明工程施工方案、施工进度计划(图1)和劳动力计划(图2)。方案中LED点源灯的安装选用吊篮施工，按进度计划租赁4台吊篮。

　　因工程变化，建筑幕墙到4月底才能完工，安装公司调整了LED点源灯和LED投光灯的作业进度计划(图1)和劳动力计划，作业人员增加到24人，增加2台吊篮作业，同时进行了施工技术和施工安全的交底。施工中质量检查，存在以下问题：

　　问题1：透空段平台上安装LED投光灯接线盒使用室内接线盒，接到灯具的金属柔性导管长度有2m以上，并将金属柔性导管作为LED投光灯的接地导体。

　　问题2：外幕墙上的LED点源灯的金属柔性导管穿越外幕墙时没有做防水处理，灯具与金属柔性导管的连接用胶布粘贴，并且个别电缆保护层内的导线有外露现象。

　　经过整改，质量问题得到解决。

　　【问题】

　　1.针对该工程吊篮施工方案，应制定哪些安全技术措施和主要的应急预案?

　　2.泛光照明工程施工进度计划的编制应考虑哪些因素?

　　3.画出调整后的劳动力计划，并说明项目部应如何控制人工成本。

　　4.问题1中，LED投光灯的施工质量问题应如何整改?

　　5.问题2中，LED点源灯的施工质量问题应如何整改?

　　【参考答案】

　　1.应制定的安全技术措施有高处作业安全技术措施、安全用电安全技术措施、机械操作安全技术措施。应编制吊篮高空作业的应急预案。

　　2.泛光照明工程施工进度计划的编制应考虑的因素有：以幕墙施工进度为依据来制订泛光照明的进度计划;进度计划要符合连续施工的要求;要注意保证施工重点，兼顾一般;要全面考處施工中各种不利因素的影响。

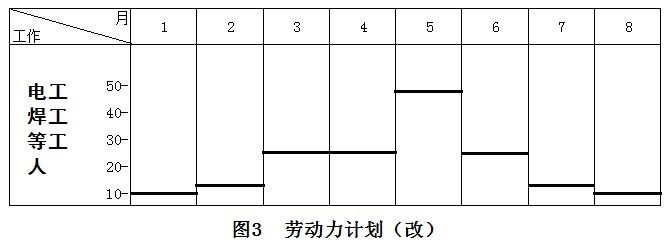

　　3.调整后的劳动力计划如图3所示。

　　劳动力变化的只有4、5、6三个月，根据原有劳动力计划表得知，敷设电缆每月12人，LED点源灯安装每月16人，共16人×3=48人，LED投光灯安装每月12人。

　　计划调整后的LED点源灯安装两个月，每月的平均人数应为24人，LED投光灯安装还是两个月，每月平均还是12人。据以上分析得出：4月为12+12=24人;5月为12+24+12=48人;6月为24人。

　　控制人工成本的措施包括：

　　(1)合理安排工人进出场时间，严格劳动组织，避免窝工。

　　(2)严格劳动定额管理，实行计件工资。

　　(3)强化工人技术素质的培训，提高劳动生产率。

　　4.问题1中，LED投光灯的接线盒应采用防护等级不小于IPX5的防水接线盒，盒盖防水密封垫应齐全、完整。金属柔性导管与LED投光灯连接的不宜大于1.2m，并且金属柔性导管不应作为接地保护导体的接续导体。

　　5.问题2中，外幕墙上的LED点源灯的柔性导管穿越外幕墙时应设置防水套管，且应做好防水处理;LED点源灯壳体与金属柔性导管的连接应采用专用接头，电缆应采用金属柔性导管保护，电缆内导线不得外露。
