2016公路工程管理与实务：桥梁的组成

　  　　1.桥梁的组成上部结构、下部结构、支座系统、附属设施。

　　上部结构通常又称为桥跨结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等。

　　桥面系包括：桥面铺装、排水防水系统、栏杆、灯光照明等。

　　　　2.相关尺寸术语名称（重要）

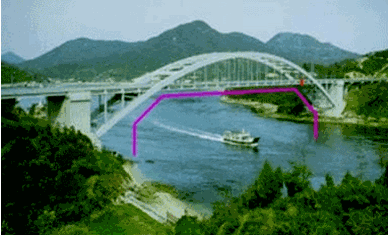

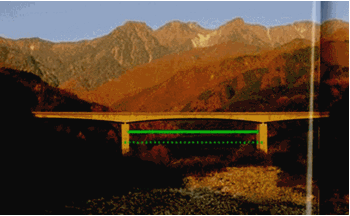

　　（1）净跨径：梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0表示；对于拱式桥，净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离。

　　（2）总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑l0），它反映了桥下宣泄洪水的能力。

　　（3）计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。对于拱式桥，拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

　　（4）桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，用L表示。

　　（5）桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。

　　（6）桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，用H表示。它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

　　（7）桥梁建筑高度：是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

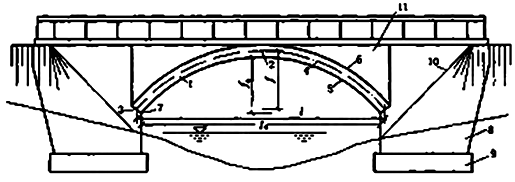

　　（8）净矢高：是从拱顶截面下缘至相邻两拱脚截面下线最低点之间连线的垂直距离，用f0表示；

　　计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之间连线的垂直距离，用f表示。

　　（9）矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比（f/l），也称拱矢度，它是反映拱桥受力特性的一个重要指标。
