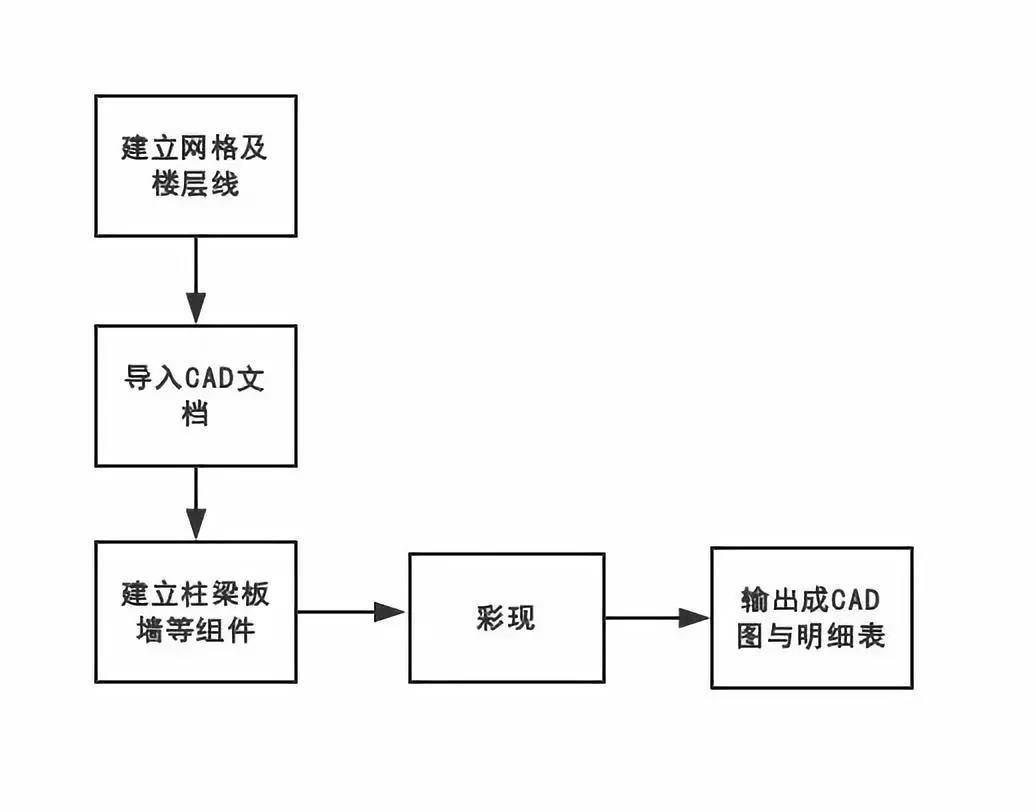

BIM建模过程

　　1.建立网络及楼层线

　　建筑师绘制建筑设计图、施工图时，网络以及楼层为其重要的依据，放样、柱位判断皆须依赖网格才能让现场施作人员找到地基上的正确位置。

　　楼层线则为表达楼层高度的依据，同时也描述了梁位置、墙高度以及楼板位置，建筑师的设计大多将楼板与梁设计在楼层线以下，而墙则位于梁或楼板的下方。

　　如果没有楼层线，现场施工人员对于梁的位置、楼板位置以及墙高度的判断会很困难。

　　2.导入CAD文档

　　将CAD文件导人软件可方便下一步骤建立柱梁板墙时，可直接点选图面或按图绘制。导入CAD时应注意单位以及网格线是否与CAD图相符。

　　3.建立柱梁板

　　将柱、梁、板、墙等构件依图面放置到模型上，依构件的不同类型选取相符的形式进行绘制工作。

　　4.彩现

　　彩现图为可视化沟通的重要工具，建筑师与业主讨论其设计时，利用三维模型可与业主讨论建物外形、空间意象以及建筑师的设计是否达成业主需求等功能。

　　5.输出成CAD图与明细表

　　目前在新加坡等BIM应用较早的国家，其建管单位已经能接受建筑师缴交三继建筑息模型作为审图的依据，然而在国内并无类似制度，建筑师缴交资料给予建管单位审核仍以传统图样或CAD图为主，因此建筑信息模型是否能够输出成CAD图使用，则是重要环。

　　三维建筑信息模型除各式图面外，也能输出数量计算表，方便设计者数量计算。日倘若发生变更设计时，数量明细表也能自动改变。
