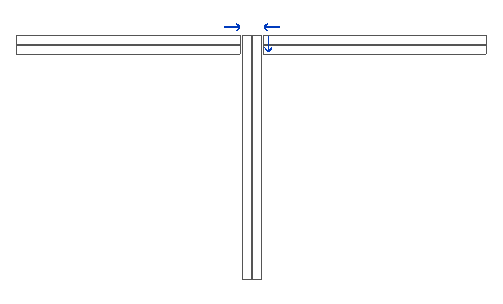

在绘制梁时,系统自动连接如图1所示,为了能在相交处正确显示,需进行梁的连接编辑

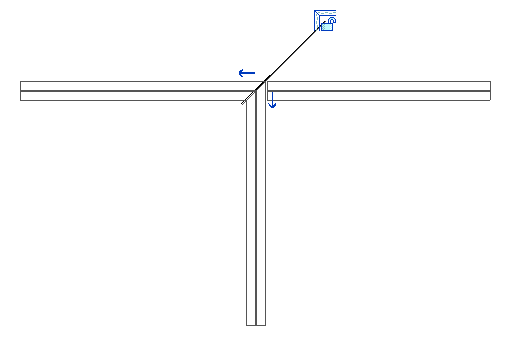

使用“修改”选项卡“几何图形”面板“梁/柱连接”按钮,将各梁进行连接,如图2所示

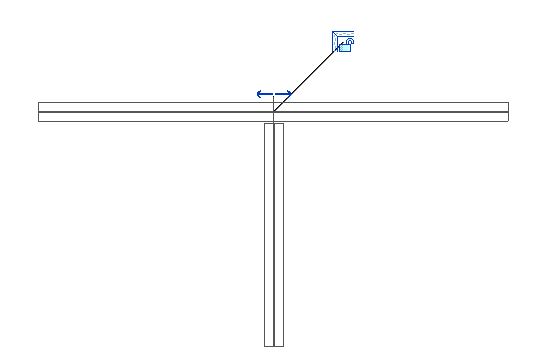

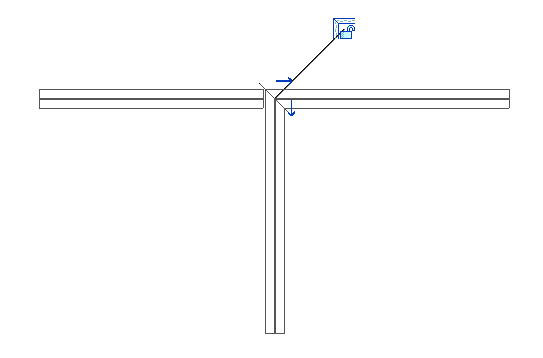

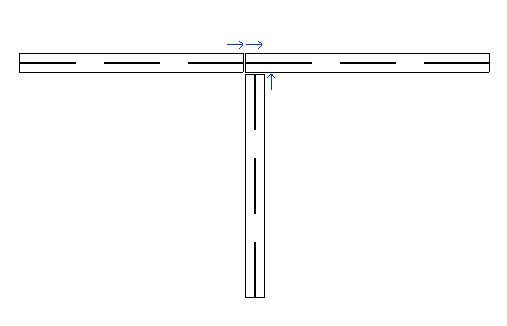

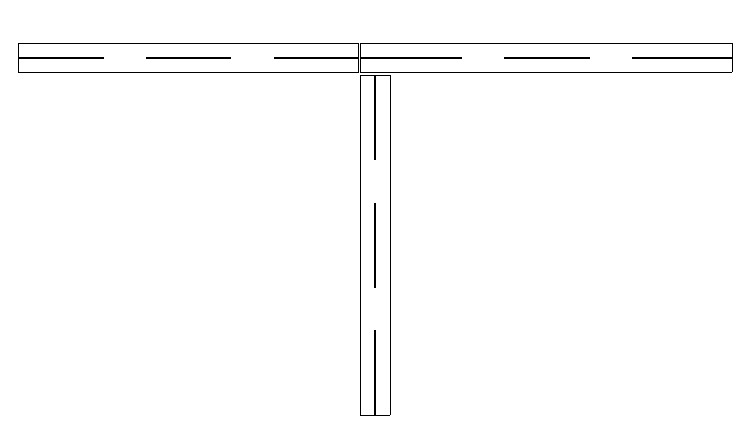

点击图中所示个箭头,即可将各梁连接为需要的方式,如图3、4、5、6所示
如上述操作,即可修改梁的连接方式。
