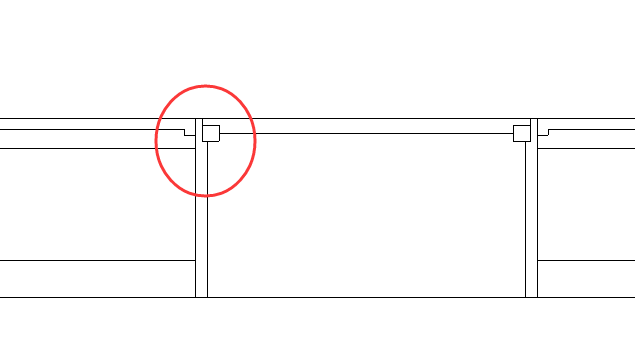

错误案例

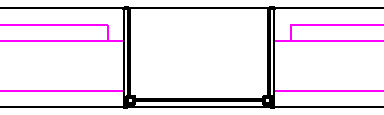

正确案例
图 19
图 20

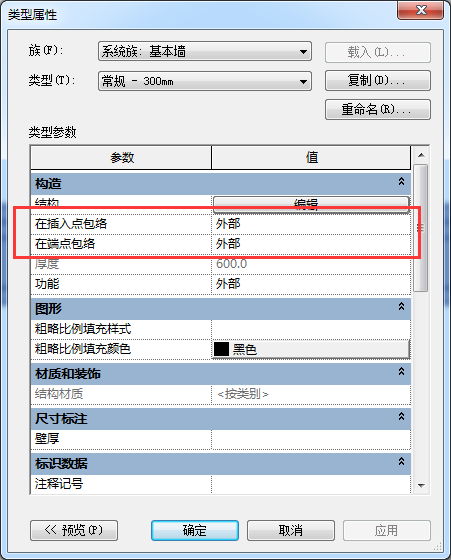

如上图，墙设置里在插入点包络指的是门窗等插入点包络，外部指核心层外部包络，内部指核心层内部包络，两者指内部外部都包络。包络的具体位置由插入构件的勾选“墙闭合”的参照平面决定。
图 21

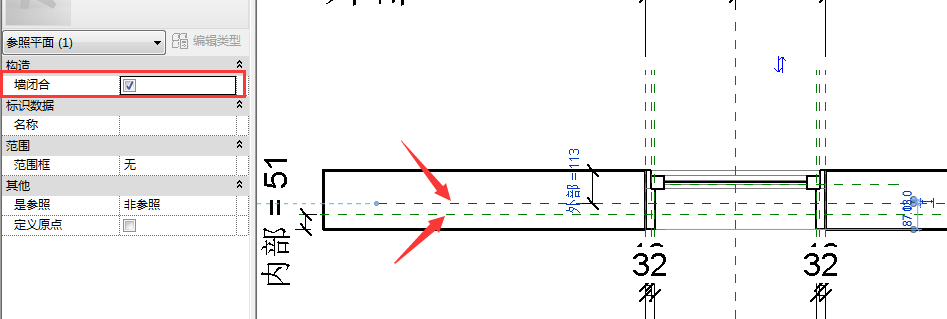

勾选墙闭合的参照平面对多只能有两个，一个控制内部，一个控制外部。内外包络距离由这两个参照平面控制。
