今晚在修改BIM模型，给模型加檐沟。如下图CAD所示。因屋顶檐槽命令在做内檐沟时无法切开屋面，打算用常规模型做，思考了一下用檐槽命令还是做出来了，方法也挺简单的，不知道这种方法有没有发布过，就姑且称原创吧，因为是自己突然想出来的，嘿嘿。
此处所言的檐沟都是结构的沟槽。细部暂不讨论。两种方法，分享给大家。没有最简便，只有更简便~

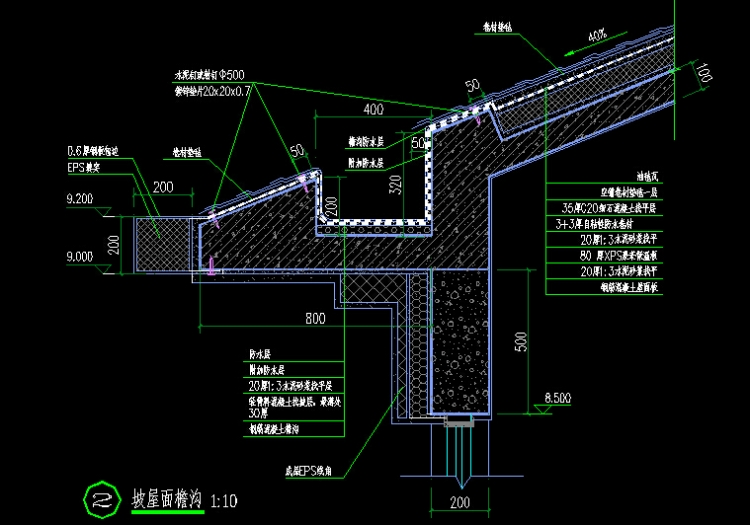

先来看一张檐沟ＣＡＤ，如下：

拾取屋顶边线放置檐沟，向内偏移８００（视情况而定），

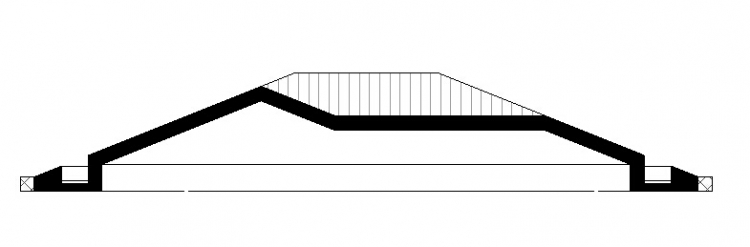

2.原地复制屋顶，修改原放置檐沟的屋顶（为了保持原有的封檐带），向内偏移４００（视情况而定），如下：

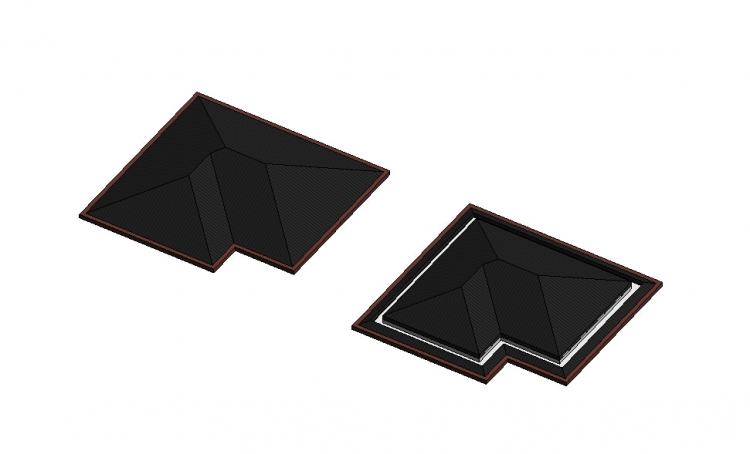

３.修改复制的屋顶，向内偏移８００（视情况而定），即完成。
更为简便的方法：上述2步骤的屋面取消，直接用檐沟族做，一次成型。此处所言的檐沟都是结构的沟槽。细部暂不讨论。

小诀窍：使用拾取线命令可以快速的偏移出轮廓，而不改变屋顶的标高，但记得改坡度值。
