在学习过程中的一点小结，分享给爱好和学习DY的大家。

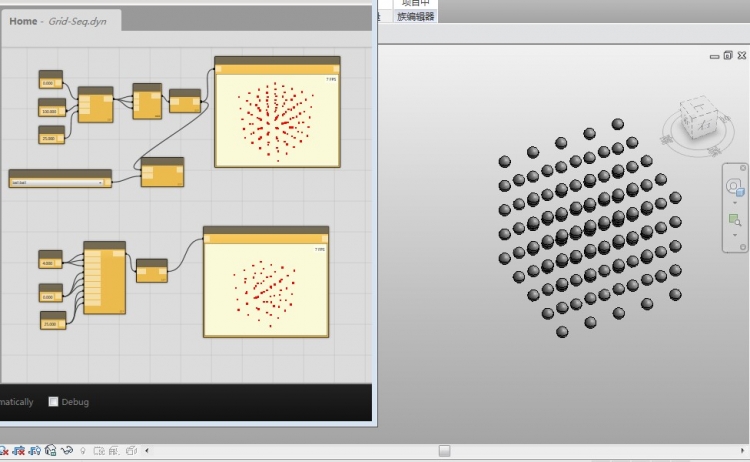

在Dynamo中有两种方法可以生成参照点的阵列图形（包括Cube）。因为生成方法不同，所需条件输入不同，经常会混淆，现在讲一下这两种方法：

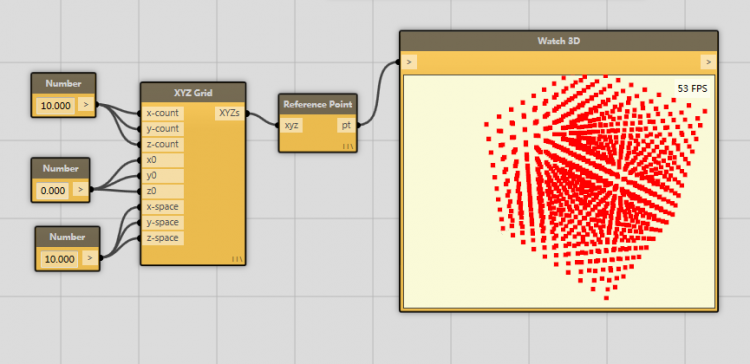

方法一（XTZ Grid）：利用XYZ Grid运算器生成，原理是输入X、Y、Z方向的参照点数量，起始点和步距（偏移量），生成可控数量、起始点、步距的参照点图形（包括Cube）。分析：此条件生成的参照点为每边10个点，9段，间距为10，共10X10X10点。

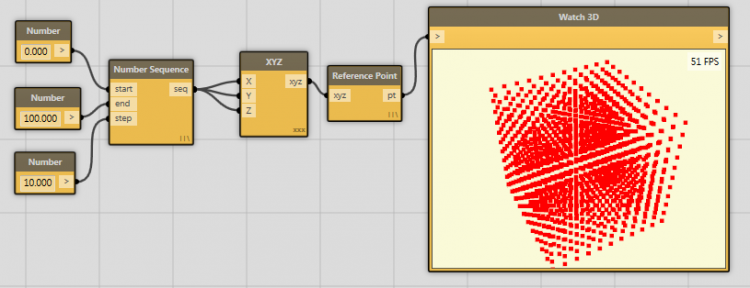

方法二（Number Seq）：利用Number Sequence运算器生成，原理是输入X、Y、Z方向的起始点和终点，步距（偏移量），生成可控制起始点、终点，步距的参照点图形（包括Cube）。注意：生成Cube时XYZ运算器Lacing必须为cross product，否侧生成的为在面上的点或者是线上点。

分析：此条件生成的参照点为每边11个点，10段，间距10，共11X11X11点。

利用这两种方法所生成的参照点都可以生成实例族的平面或者空间阵列效果。
